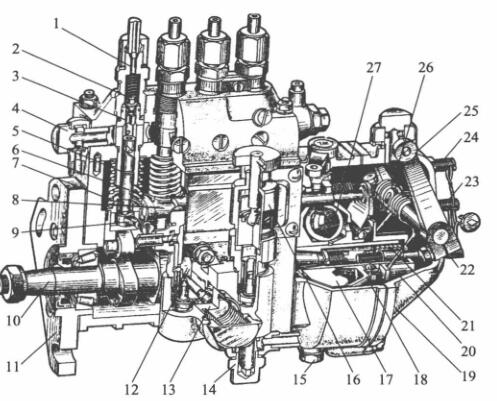

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

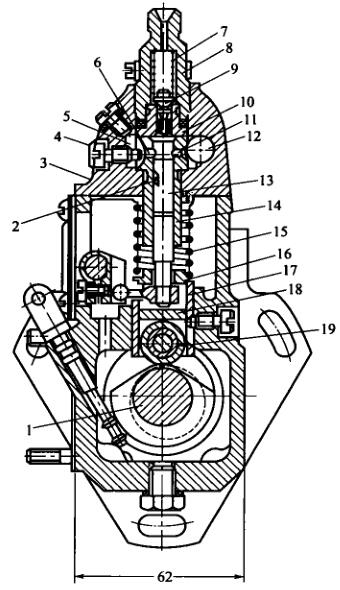

   I号喷油泵的分泵构造图

1-低压液压管线接头; 2-脸上冒油阀; 3-脸上冒油阀球; 4,14-进油螺柱; 5-套简; 6-液压泵; 7-液压泵扭簧; 8-油门撑杆;  9-调控臂; 10-凸轮轴轴; 11-统一接盘; 12-输油管道管泵偏轴轮; 13-输油管道管泵; 15-放油螺塞; 16-手汽油泵;  17-安装驱动盘; 18-从动盘; 19-箱体; 20-滑套; 21-效准扭簧; 22-油表优化螺柱; 23-怠速行程开关螺柱; 24-迅速行程开关螺柱; 25-控速手柄; 26-控速扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体制动器总成的具体功能是确保泵油着手了随时的精确性，针对多缸柴油车机一般说来，必须确保各缸泵油随时的同样性。起确保意义的区域是中键底端到设定垫板上立体的间距H。当喷真空泵凸轮轴轴小小齿轮与曲轴小小齿轮对应的位置一段时，H越大，注塞泵封闭进油孔的随时早一些，泵油着手了随时也早一些。反正，H越小，泵油着手了随时越推迟了。以至于要可根据结构设计和实验设计给出适于的中键体事业间距H，以确保泵油着手了随时的精确性。

1-凸轮机构轴; 2-注塞泵泵泵斜槽; 3-泵盖; 4-确定广西顶博发电机组制造; 5-回油道; 6-回油孔; 7-油多阀拉簧; 8-油多阀紧座;  9-油多阀; 10-油多阀球; 11-进油孔; 12-进油道; 13-注塞泵泵泵; 14-注塞泵泵泵套简;  15一注塞泵泵泵拉簧; 16-拉簧座; 17-挺柱体:; 18-垫板; 19-压轮

  就多缸机，各分泵的H值应等于。更改垫铁在喷助力泵出产时均已调好，不得隨意交换。垫铁是用耐轮胎划痕素材制得相结行热除理以加强洛氏硬度，所以说食用中不方便轮胎划痕。如很长时间段食用后轮胎划痕较多，可换面食用。

  喷油阀泵体分两排几部分，喷油阀上体中用按照程序液压泵偶件及油多阀偶件，下身中用按照程序凸轮机构轴、压轮体和石进气软管道阀等。泵体前侧中间会开检视窗孔，并能檢查和整改提供的剩余油。下端有检视发动机机油面的检视孔。喷油阀上体有两条油道，与各液压泵套筒外头的圆形油槽相联。圆形油槽则与液压泵套筒上的进、回油孔相联。由石进气软管道阀供来的非高压油根据进进气软管连管接头开始到油道中。油道中的重油负荷由装在回进气软管连管接头内的回油阀把控，一必须保证在5～10kPa使用范围内。液压过低，在液压泵下进行时，重油不可能较快根据进油孔开始到液压泵上面油腔。当剩余油量过大而使液压增加时，剩余的重油会顶开回油阀涌入重油细滤器中。
